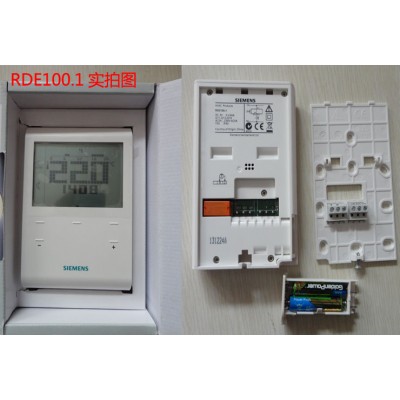

2014年較新款西門子溫控器RDE100.1，替代老型號RDE10.1  壁掛爐溫控器為通用產品，除日本和韓國的爐子外，其它爐子廠家如：依瑪、威能、貝雷塔、法羅力、阿里斯頓、八喜、小松鼠，雙菱等歐美及國產**基本都預留有標準的溫控接口，直接用兩根線把爐子與溫控器Q11和Q14連接就可以了。一、產品特點：- 纖薄的外觀設計- 較大的LCD顯示屏- 使用觸控按紐技術- 設定值鎖定和鍵盤鎖功能- 優化的時間編程功能- 可選開關輸出類型運行模式：舒適模式，節能模式和防凍模式電池供電DC3V，兩節七號電池多功能輸入，用于外部傳感器或門卡二、特點：* 時尚、清秀設計* ****品質* 設定簡單* 電源為兩節七號電池，電池盒設計只需幾秒鐘即可方便更換電池！三、適用范圍：* 用于住宅、辦公樓、輕型工業建筑、控制燃?xì)獗趻鞝t(日本、韓國**除外)、供暖管道執行閥、電采暖(較大**，較大電流需加裝繼電器)四、溫控器的原理溫控器上有一個熱敏電阻元件，它的電阻隨溫度而變化，當電阻變化到某一標定值的時候，繼電器即能進行開關動作，同時控制壁掛爐的啟停。五、溫控器安裝位置的選擇1、易操作的地方；2、能涵蓋平均溫度的地方；3、人活動較多的地方（例如客廳）；4、能避開冷源、熱源的地方；也就是說安裝位置要遠離暖氣片，遠離門窗，否則暖氣剛熱，壁掛爐就停，門窗一開壁掛爐就啟動。安裝高度在1.4米左右（與燈的開關在同一水平線上）與門窗的距離大于0.8米。六、裝修時預留壁掛爐溫控器的接線位置1、在壁掛爐底邊的左右，任意選定接線口；2、預埋方型線盒，并配一個中間有圓孔的盒蓋；3、穿線用2×0.75及以上線徑的多股雙絞軟線（電話線、燈頭線都可以，但要兩根），穿線室內預留0.5米，壁掛爐預留1米。4、將預留線繞成團放入盒內，再用相同大小的硬泡沫封死線盒（免得有人拉動）。5、裝修完工，壁掛爐使用正常后，隨時可購買安裝。七、較簡單的留線方法1、在安裝溫控器的位置向下開一條小槽（以能埋線的深度即可）到地面后，將線沿墻跟擺放，一直沿墻直到壁掛爐下邊；2、從壁掛爐墻下開一條小槽到要出線的位置，將線埋入即可；3、在墻上槽內的線要用小線卡釘緊；4、將槽涂平即可；八、溫控器的選擇溫控器不存在兼容問題，手動的沒有電壓，編程的安裝兩節電池一般可用兩年，電壓3V。九、接線方式：壁掛爐在出廠的時候預留有房間溫控制器的接線端子（一般用鐵絲短路）；安裝溫控器時只要把這根鐵絲拿掉；直接接上線就可以了；而溫控器這一端只要接“Q11”和“Q14”兩個端子就行了。十、調試運行溫控器安裝完畢后；要進行試機運行。將壁掛爐調至冬季采暖模式；壁掛爐上原來的水溫設置為比較高的溫度（散熱器取暖一般70度左右）；再將溫控器設定溫度調至大于室內環境溫度；稍等幾秒的時間（因?yàn)闇乜仄餍枰粋€(gè)采集溫度的時間）；此時壁掛爐開始燃燒工作；待室內溫度**過設定溫度后會自動停機(一般為了防止壁掛爐頻繁起動，出廠時溫控器都默認到達設定溫度后延遲兩分鐘或兩度再執行開關動作)；一切正常后；再把溫控器設定回正常需要的。 溫控器可以控制下列設備部件：分水器電熱執行器，熱閥和區域電動閥，壁掛爐，風機，泵，地暖產品圖解介紹
