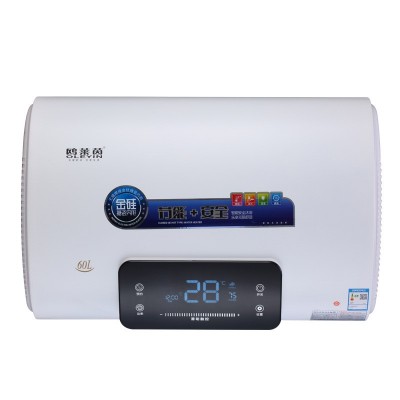

儲水式電熱水器方案本產品是儲水式電熱水器配套部件，其包含、顯示板、電源板，操作板和電氣板之間由信號線連接（以下所稱的半膽加熱加熱是指電源板繼電器L1輸出（1000W），標準加熱加熱是指電源板繼電器L2輸出（2000W），整膽加熱是指電源板繼電器1與繼電器2同時輸出（3000W））。外設部件為紅外*，膽溫度傳感器，蜂鳴器。1、功能1.1 開關機、預約加熱、半膽加熱、整膽加熱、標準加熱、設定溫度、增容功能、掉電記憶。1.2內膽溫度顯示、設定溫度顯示、工作狀態顯示、故障代碼顯示和報警。1.3*溫保護、傳感器故障保護、干燒保護。1.4蜂鳴器提示功能。1.5觸摸按鍵調節功能。1.6本控、遙控功能。2、顯示提示2.1 采用橙色LED數碼屏顯示，黑色LED不干膠；預約、中溫、增容采用紅色散光二極管，半膽加熱、整膽加熱、標準加熱指示燈用紅/綠雙色。2.2 設定溫度2.2.1 開機后，按調溫鍵閃爍顯示設定溫度數值。2.2.2 設定溫度數值顯**圍：30——75；（以5為單位）2.2.3 在設定參數時，顯示屏以1Hz頻率閃爍顯示。2.3 內膽溫度2.3.1通電狀態下顯示內膽溫度數值。2.3.2 數值顯**圍：0——99；**0℃時，顯示0℃；**99℃時，顯示99℃。（以1為單位）2.3.3 數值以內膽溫度傳感器變化而變化。2.4半膽加熱/保溫指示燈2.4.1 半膽加熱狀態下點亮此指示燈為紅色。2.4.2 半膽加熱保溫狀態下點亮此指示燈為綠色。2.4.3 中溫模式下不點亮2.5整膽加熱/保溫指示燈2.5.1 整膽加熱狀態下點亮此指示燈為紅色。2.5.2 整膽加熱保溫狀態下點亮此指示燈為綠色。2.5.3中溫模式下不點亮2.6標準加熱/保溫指示燈2.6.1 標準加熱狀態下點亮此指示燈為紅色。2.6.2標準加熱保溫狀態下點亮此指示燈為綠色。2.6.3 中溫模式下點亮。2.7 預約模式指示燈2.7.1 預約模式狀態下點亮此指示燈2.7.2設定預約加熱時間時，以1HZ頻率閃爍顯示此指示燈。2.8 中溫模式指示燈2.8.1中溫模式狀態下點亮此指示燈2.9 增容模式指示燈2.9.1 增容狀態時點亮此指示燈。2.10屏保功能顯示屏上電后點亮，連續1分無按鍵操作時，進入屏幕保護，LED亮度變暗。但加熱狀態時不進入屏保；進行按鍵操作或轉入加熱狀態即退出屏保。2.11 故障指示2.11.1當電熱水器發生故障時，數碼屏以1HZ頻率閃爍顯示相應的故障代碼(故障代碼見*4條)。2.12.2 出現故障時，顯示屏僅顯示故障代碼。2.13**上電時，顯示屏及所有指示燈靜態點亮所有圖案2S后進入待機狀態。3、按鍵操作及聲音提示3.1“開/關”鍵3.1.1 待機狀態下按此鍵，系統開機進入相應工作方式。3.1.2 在開機狀態下按此鍵，系統轉入待機狀態。3.2“調節”鍵3.2.1開機狀態下且沒任何設置時，按該鍵系統循環遞增調節設定溫度值。3.3 “加熱模式”鍵 3.3.1開機狀態下按該鍵時，按“標準加熱”→ “半膽加熱” → “整膽加熱”順序進行切換（循環式）。3.4 “預約/中溫”鍵 3.4.1開機后按該鍵時，按“啟動預約模式”→ “啟動中溫模式，關閉預約模式”順序進行切換（循環式），預約模式需配合調節鍵設定預約時間，調節單位為0.5小時3.5 “增容”鍵3.5.1  開機狀態下按該鍵時，按“開啟增容模式”→“取消增容模式”順序進行切換（循環式）；3.7   聲音提示3.7.1 每次有效觸摸按鍵時，蜂鳴器以100dB鳴叫一次。3.7.2 出現故障時，蜂鳴器以1HZ頻率（100dB）鳴叫十次。3.7.2 系統上電后進行自檢，蜂鳴器長鳴一聲。4、	故障顯示和保護功能4.1故障：在系統得電的全過程中檢測。4.2 干燒故障～～當系統檢測到溫度斜率在30℃/30s時，判斷為干燒故障，顯示故障代碼“E1”。4.2 傳感器故障～～檢測到傳感器短路或斷路后維持時間2S，顯示00，判斷為傳感器故障，顯示故障代碼“E2”。4.3 *溫故障～～當出水溫度升高到90℃時維持時間為2S，判斷為*溫故障，顯示故障代碼“E4”只有斷電清除故障，重新上電，才能解除。5.控制要求5.1預約加熱：系統默認預約加熱時間為“0”，可按調節鍵調節時間，單位為小時，調節范圍為1~24小時，設定好時間X后，顯示屏顯示加熱*（即在X小時后進行加熱），當*為0時進行加熱到設定溫度，當達到設定溫度后開始，持續加熱/保溫30分鐘后結束加熱/保溫，此時顯示屏再次進入*狀態，顯示時間為當天加熱的*時間，*以在大于1小時時，以1小時為單位，*在小于1小時時，以0.1小時為單位。設定加熱時間時顯示屏閃爍顯示5S后確認。5.2設定溫度：可選擇30——75℃，以5℃為一級。開機默認溫度為70℃。顯示屏閃爍顯示5S后確認。5.3半膽加熱：此狀態為1000W加熱；顯示屏閃爍顯示5S后確認。5.4整膽加熱：此狀態為3000W加熱；系統默認為此狀態。顯示屏閃爍顯示5S后確認。5.5標準加熱：此狀態為2000W加熱；顯示屏閃爍顯示5S后確認。5.6增容模式： 增容模式開啟時，系統自動將設定溫度調至80度，其它加熱模式不變，設定溫度不顯示80度，溫度不能調。退出中溫模式。5.7中溫模式：系統自動將退出增容模式、預約模式，系統將設定溫度設定到42℃，當水溫加熱至42℃時，系統進入保溫狀態，當溫度降至35℃時，系統重新加熱，如此循環。退出中溫模式時，加熱模式與增容模式按上一次的工作狀態進行工作。顯示屏閃爍顯示5S后確認。5.8加熱及保溫狀態：當加熱水溫達到設定溫度時，即轉入保溫狀態，保溫狀態下回復溫度為-5℃(即當加熱水溫降致設定溫度5℃時，進入加熱狀態，如此循環)。  5.9*采用**，按鍵功能：時間、開/關、調節、預約/中溫、模式功能與控制面板一 一對應。5.10設定各時間、設定溫度參數及時間參數時，5秒內無按鍵操作時，系統接受操作。注：系統接受操作后，繼電器再進行動作。5.11具有電掉記憶功能，記憶開關機，設置溫度，半膽，整膽，標準加熱模式（增容，預約，中溫不記憶），開機狀態出現故障后，斷電恢復正常時通電，此時為待機（關機）狀態。SC91F72，SC91F72B，SC91F73，SC91F711，SC91F712，SC91F719，SC91F721，SC91F722，SC91F729B，SC91F731，SC91F831，SC91F832，XN297，BMI055深圳市易峰晨科技主營項目有飛鼠，空鼠，2.4G模塊，wifi控制模塊，led燈遙控模塊，小家電芯片，8051芯片，智能家電芯片，方案設計等，家電芯片可用于空氣過濾機,抽油煙機,消毒柜,吸塵器,直發器,電動車表頭,LED控制,HID,充電器,足浴器,按摩器,觸摸按鍵,計價秤,豆漿機,油煙機,壓力鍋,電飯煲,暖風機,移動空調,儀表,工控,微波爐,無葉風扇,面條機，面包機,壓力煲,電磁爐,觸摸面板,洗衣機,咖啡機,空調面板,LCD大小家電儀表,三表,音響，車載冰箱等等。可以代替S3F94C4的芯片，可以代替S3F94C8的芯片，可以替換S3F94C8的芯片，可以替換S3F94C4的芯片
